Der Elektor Formant Musik Synthesizer




Hier einige Bilder zur Restauration des Selbstbau Synthesizers aus der Zeitschrift Elektor, Jahrgang 1978.
Die original Tastatur ist nicht mehr vorhanden und wird durch eine MIDI Tastatur mit entsprechendem Interface ersetzt.
Dabei sollen Originalschaltungsteile des Tastatur-Interface wie Portamento, FM, Octaves in das neue MIDI Modul integriert werden.
Die Frontplatten werden komplett neu gefräst und graviert.
Vorhandene Module: 3xVCO, VCF, Dual VCA, 2xADSR, COM, Noise, LFO

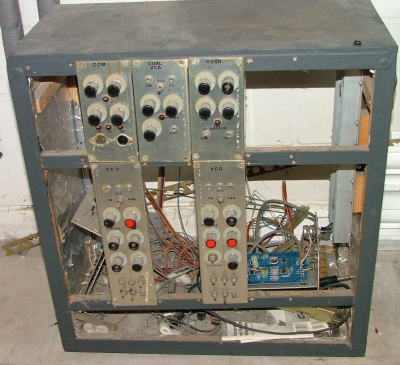

Elektor Formant Original Front
Auffindesituation Frontseite

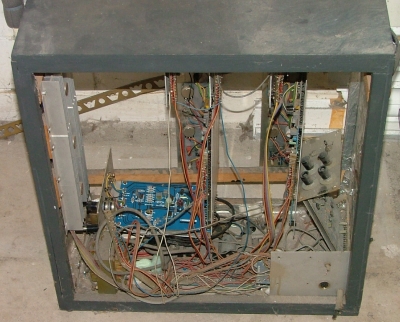

Elektor Formant Original Rück
Auffindesituation Rückseite

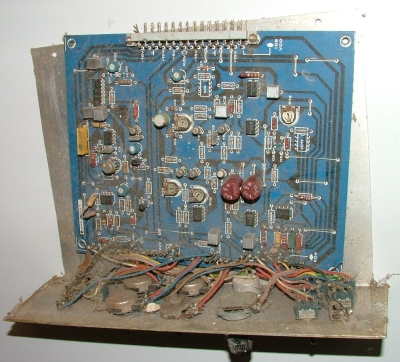

Elektor Formant VCO Modul
VCO Modul

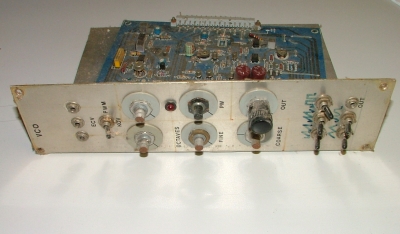

Elektor Formant VCO Modul
VCO Modul Front
Elektor Formant VCO

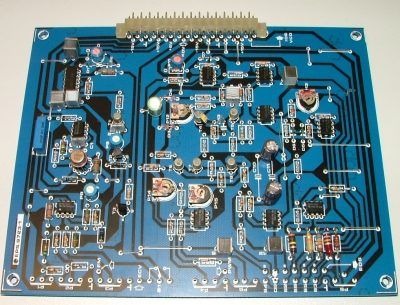

VCO Platine nach der Ultraschallreinigung
Elektor Formant Reinigung

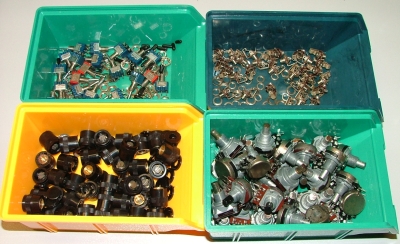

Bedienelemente nach Ultraschall

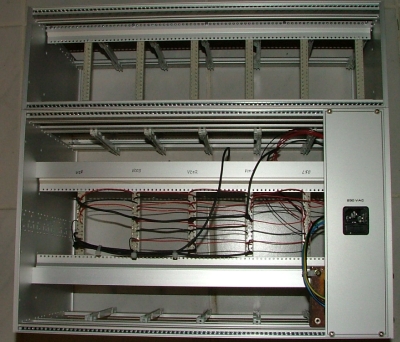

Elektor Formant Frontseite
Frontseite

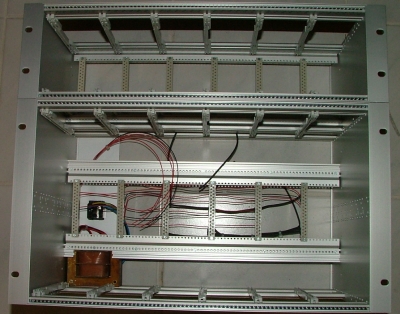

Fischer-Elektronik Baugruppenträger

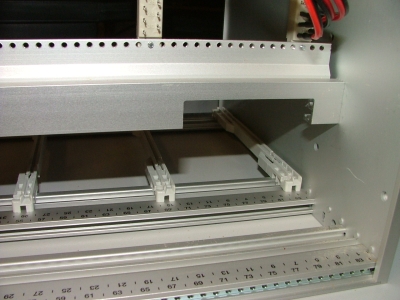

6HE und 3HE verschraubt

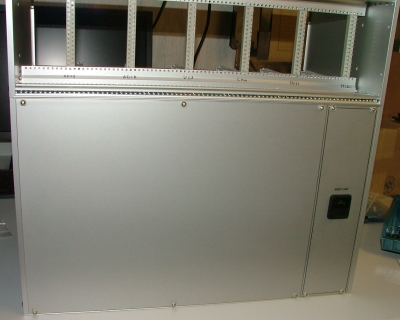

Elektor Formant Rückseite
Rückseite
(alles standard Bauteile!)

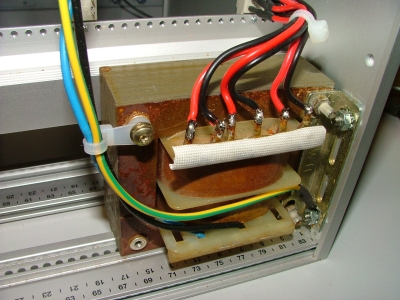

Elektor Formant Trafo
Detail: Ausfräsung Trafo
Elektor Formant Trafo
Passt doch!

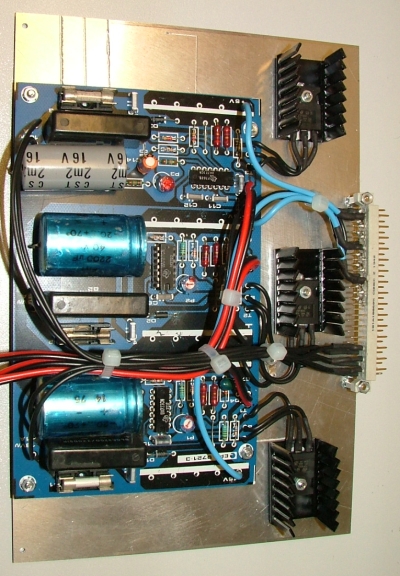

Elektor Formant Netzteil Einschub
Netzteil als 6HE Einschub
Elektor Formant Netzteil

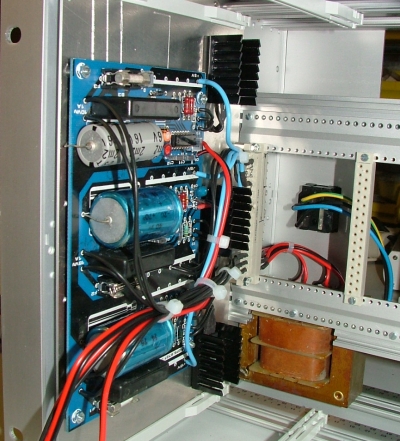

Netzteil eingesteckt

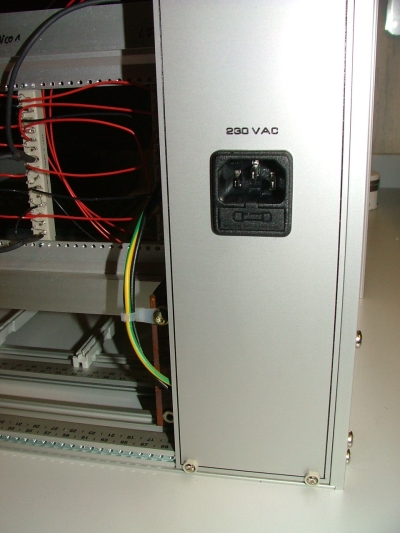

Elektor Formant Netzanschluss
Detail Rückseite: Netzanschluss
Elektor Formant 6HE Teilfrontplatten Rückseite
6HE Teilfrontplatten Rückseite

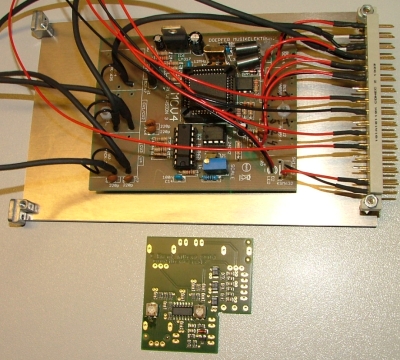

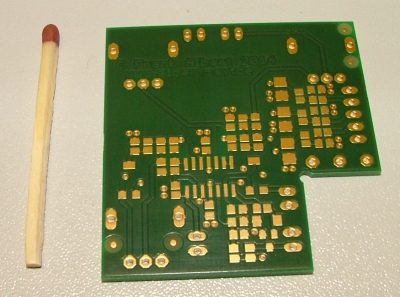

Elektor Formant MIDI Interface
"goldige" SMD Zusatzplatine MIDI-Interface
für Portamento, FM, Octaves
Elektor Formant MIDI Interface
Das neue MIDI Interface wird langsam fertig.

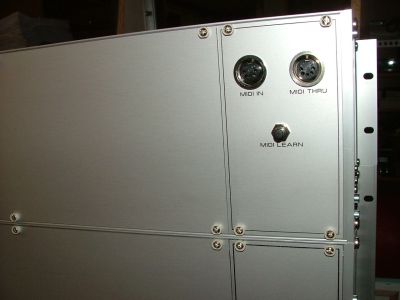

Elektor Formant Rückansicht neu
Rückansicht neu

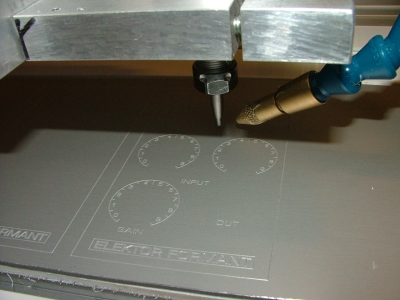

Elektor Formant Gravur
Bearbeitungsschritt Gravur
Elektor Formant Frontplatten Fraesen

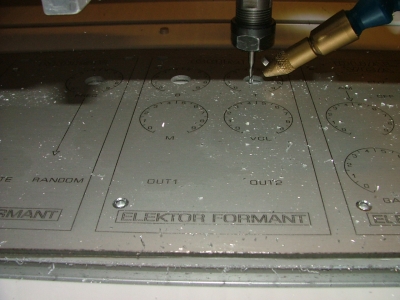

Bearbeitungsschritt Fräsen
Elektor Formant MIDI CV Converter

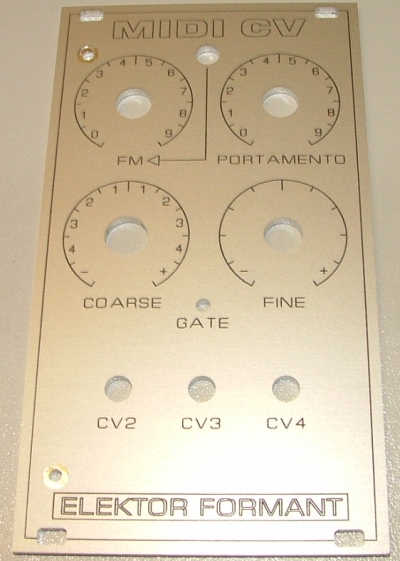

MIDI CV Frontplatte

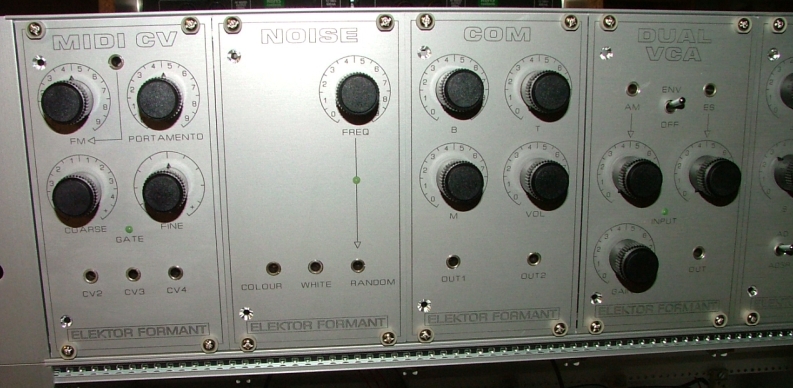

Elektor Formant Gehäuse Detail
3HE Module mit neuem MIDI CV Modul

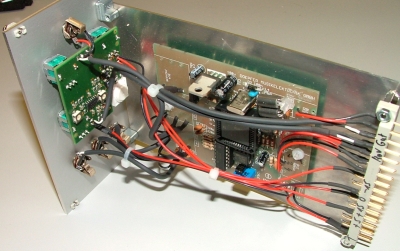

Elektor Midi Modul

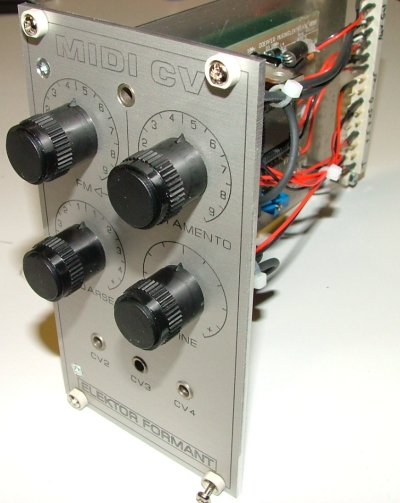

MIDI Modul fertig verdrahtet
Elektor Formant Midi Modul
und noch einmal von vorne

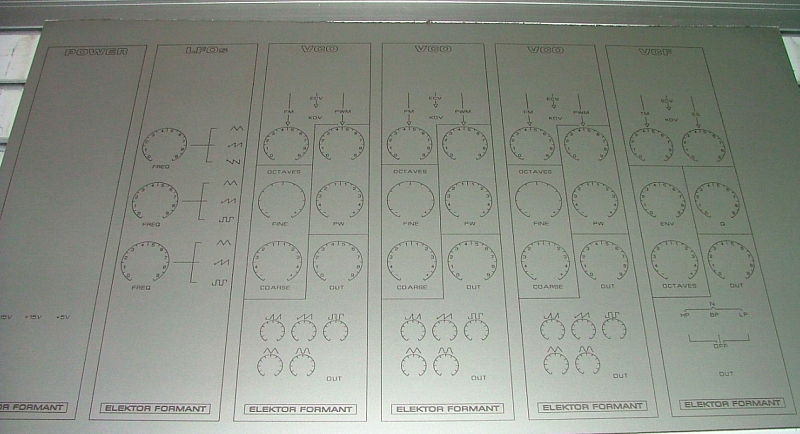

Elektor Formant 6HE Frontplatten
Die 6HE Frontplatten sind graviert.
Anstelle der VCO Ausgangsschalter kommen Poti´s rein.
Elektor Formant Frontplatten

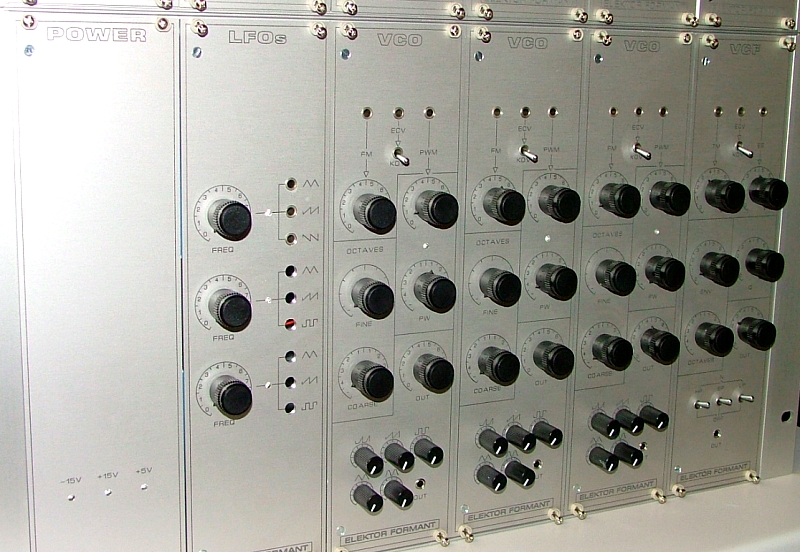

Fertig bestückte 6HE Frontplatten

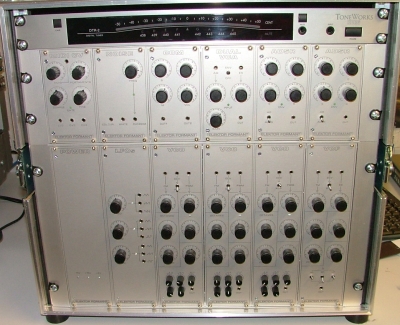

Elektor Formant Case Gehäuse
Fertig aufgebaut im 19" Rack

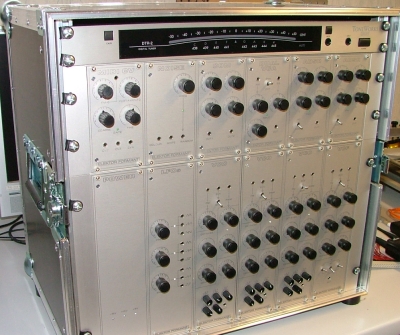

Elektor Formant Stimmgerät
Oben passt noch ein Stimmgerät rein

Hier sollte das Projekt eigentlich enden (Stand Juni 2014).

Aber dann bekam ich einen Satz original Frontplatten und eine original Tastatur angeboten.

Meinen herzlichen Dank an Herrn Werner W.!

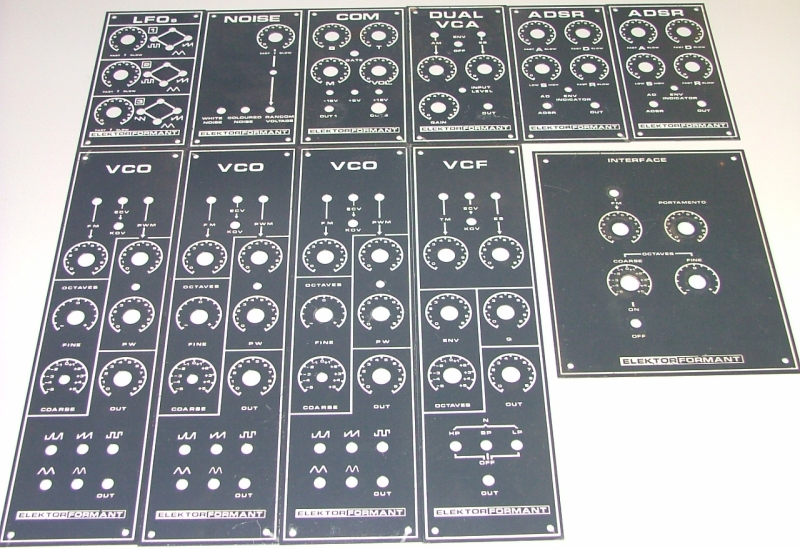

Elektor Formant original Frontplatten
Satz Original Frontplatten (unverkäuflich)

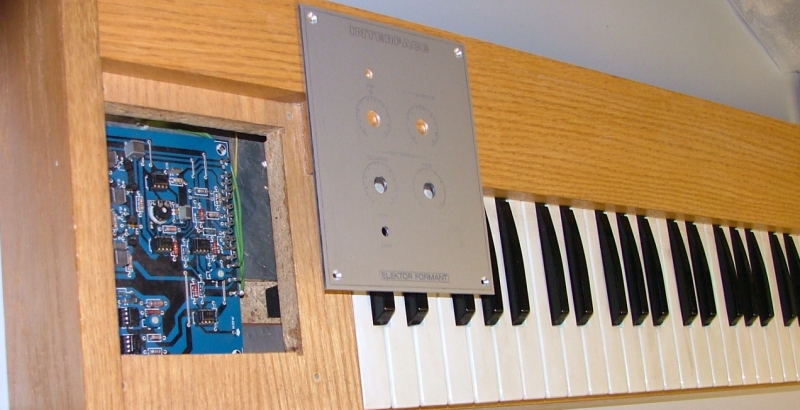

Elektor Formant original Tastatur
Die original Tastatur (Zustand 1A) in einem erstklassigen Holzgehäuse (unverkäuflich).

Wie geht es nun weiter?

Die Tastatur wird elektrisch fertig gestellt, das Gehäuse bekommt eine Schelllackpolitur.

Das Midi Interface muß auch die analoge Tastatur akzeptieren.
Dafür werde ich die entsprechende Platine neu erstellen.

Die Frontplatten lagere ich zunächst ein, sie dienen zur Dokumentation der original Maße.

Ich bin gespannt, wie sich dieses Projekt in Zukunft entwickelt.
