1. Digitale Stage Box (ADAT Extender)
   DSB-2408 (CAT5)
   1. Konzept
   2. Bedienung
   3. Technische Daten

2. Digitales Multicore (ADAT Extender)
   ASV-4422 (CAT5)
   1. Konzept
   2. Bedienung
   3. Technische Daten

3. ADAT® Schnittstellenverlängerung (Extender)
   ASV-SFP (bidirektional Glasfaser)
   1. Konzept
   2. Bedienung
   3. Technische Daten

4. ADAT® Schnittstellenverlängerung (Extender)
   ASV-3000 (Glasfaser)
   1. Konzept
   2. Bedienung
   3. Technische Daten
   4. Datenblatt ASV-3000 im PDF-Format (download 140 kB)

5. Haben Sie Ihre Anwendung hier nicht gefunden?

   Dann lassen Sie sich doch bitte ein unverbindliches Angebot von uns erstellen!

A. Digital Stage Box DSB-2408:

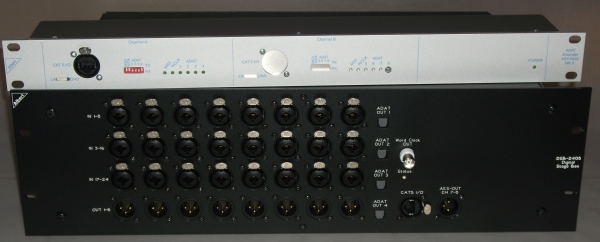

DSB-2408 mit ASV-4422

Die Digitale-Stage-Box DSB-2408 beinhaltet drei 8-Kanal AD-Wandler und einen 8-Kanal DA-Wandler. Der Datenaustausch erfolgt über ein handelsübliches CAT.5 Kabel mit maximal 100m Länge. Das Datenformat ist kompatibel zu unserem ASV-4422 Digital-Multicore System. Die DSB-2408 wird also über das CAT.5 Kabel direkt an eine ASV-4422 angeschlossen. Hierüber erfolgt auch der gesamte Datenverkehr incl. MIDI Steuerdaten für die AD-Wandler. Somit lassen sich Gain und Phantomspeisung vom FOH Platz über einen externen MIDI-Controller einstellen. Verwenden Sie hingegen die "Versatile Audio Workstation" (VAW von www.ssei-online.de) können Sie die DSB-2408 direkt aus dieser Software steuern.
Jede 8-Kanal Wandlerkarte der DSB-2408 gibt ihre digitalen Audiodaten zusätzlich an einer ADAT Schnittstelle aus. Somit sind die Audiosignale für den Monitormix auf der Bühne gedoppelt. Eine PLL restauriert das eingehende Word-Clock-Signal und stellt es an der BNC-Buchse bereit.
Die Status-LED zeigt Betriebsfehler, z.B. fehlende oder falsche Word-Clock, an und gibt Auskunft über empfangene MIDI Daten.

Das Gerät wird über MIDI Befehle ferngesteuert. Die MIDI Implementierung und Beispiele finden Sie hier.
Die letzten Einstellungen speichert das Gerät in einem EEPROM und ruft diese beim Einschalten auf (Gain und Phantom Power).

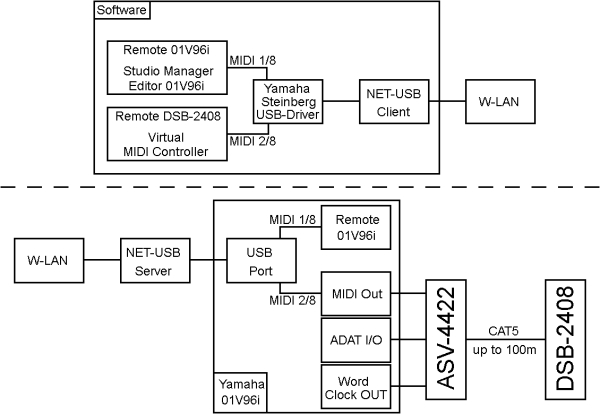

Anwendung mit kompletter "wireless" Remote-Steuerung von DSB-2408 und Yamaha 01V96i

Einsatz-Beispiel:

B. Digitales Multicore ASV-4422:

N E U     ASV-4422 MKII     19" 1HE

Der neue ADAT Extender bietet insgesamt 6 Datenkanäle: 4 für ADAT, 1 für MIDI und 1 für WordClock zusammen auf einer CAT5 Leitung.
Die hier gezeigte Dual-Version überträgt die doppelte Kanalzahl über zwei CAT5 Leitungen.
Alle Datenkanäle können in ihrer Übertragungsrichtung umgeschaltet werden. Ist ein Datenkanal auf Senden geschaltet dann wird das digitale Eingangsignal am lokalen Ausgang gedoppelt, dies gilt auch für die ADAT Kanäle! Alle Kanäle sind völlig unabhängig voneinander, deshalb können die ADAT Kanäle mit unterschiedliche Datenraten oder gemischt mit S/PDIF betrieben werden.

Ein 6-fach DIP Schalter dient zur Einstellung der Datenrichtung, also auf der einen Seite z.B. senden und auf der anderen dann empfangen. Ansonsten sind keine weiteren Einstellungen nötig.

• frontseitig
  • 2 x Neutrik Ethercon® für RX-TX-Daten
  • 2 x 6-fach DIP Schalter für die Datenrichtung
  • 8 x LED´s für die ADAT Empfangs- und Sendedaten
  • 4 x LED´s für WordClock und MIDI Daten
  • 1 x LED Power

• rückseitig
  • 8 x ADAT In
  • 8 x ADAT Out
  • 2 x MIDI IN
  • 2 x MIDI Out/Thru>
  • 2 x WordClock In
  • 2 x WordClock Out
  • AC Weitbereichseingang:100- 240 VAC, 50-60 HZ

• Systemdaten
  • Alle ADAT Sample Raten und S/PDIF o.ä.
  • Datenkabel: CAT 5, geschirmt, RJ45 Stecker
  • Reichweite: bis zu 100m
  • Maße: 19" 1HE, 60mm Tief

C. ADAT® Extender ASV-SFP, bidirektional:

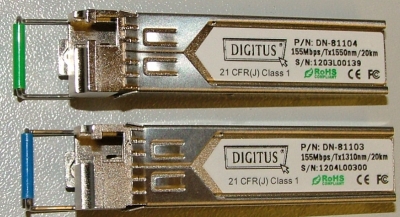

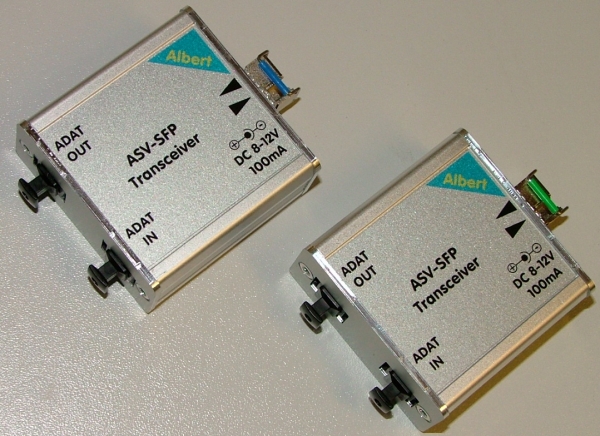

ASV-SFP mit WDM Transceivern

Die ADAT® Schnittstelle zur optischen Übertragung von 8 Audio-Kanälen auf Kunststoff-Faser hat eine bauartbedingte Reichweite von bis zu 10 Metern. Zur Überwindung dieser engen Betriebsgrenzen bieten wir die Schnittstellen-Verlängerung ASV-SFP an (ADAT Extender mit bis zu 80km Reichweite).
Die ASV-SFP Übertragungsstrecke besteht aus zwei identischen Modulen. Beide kommunizieren miteinander über Multimode oder Singlemode Glasfaser. Je nach eingesetztem SFP Transceiver sind damit Entfernungen bis zu 80Km möglich. So sind auch WDM (Wavelength Divison Multiplexing) Anwendungen denkbar und einfach durch Austausch der SFP Transceiver realisierbar. Somit lassen sich Duplexverbindungen mit einer Glasfaser kostengünstig realisieren.
Der ursprüngliche Datenstrom, so wie er von ALESIS definiert wurde, bleibt unangetastet. Deshalb können auch andere Audio-Datenformate, z.B. SPDIF, übertragen werden.

Die Bedienung ist denkbar einfach. Nach dem Auflegen der Toslink Lichtwellenleiter und der Glasfaser-Kabel ist die Verlängerung betriebsbereit. Es sind keinerlei manuellen Einstellungen nötig. Leuchtdioden in den Modulen zeigen die verschiedenen Betriebszustände an. Zusätzlich können die Module, mit einem speziellen Adapterkabel, die internen Speicher der SFP Transceiver auf einer RS232 Schnittstelle ausgeben.

• Anschlüsse
  • 1 ADAT® optical in, TOSLINK® Verbinder
  • 1 ADAT® optical out, TOSLINK® Verbinder
  • 1 Steckplatz für SFP-Transceiver

• Systemdaten
  • 1 LED für Sende- Empfangsdaten, SFP Status- und Fehleranzeige
  • 1 RS232 Schnittstelle, intern für Diagnosezwecke
  • Glasfaser und Reichweite: je nach verwendetem Transceiver
  • Maße (je Modul B x H x T): 50 x 55 x 24 mm
  • Netzteile: 9VDC 600mA


  zurück zum Seitenanfang






  D. ADAT® Schnittstellen Verlängerung ASV-3000:

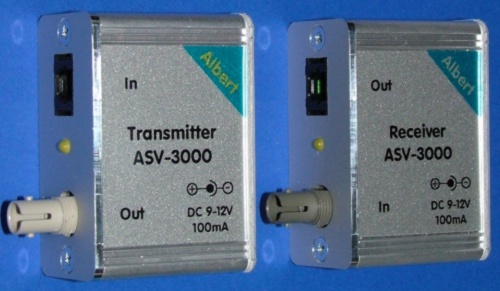

  ADAT Extender ASV-3000

  1. Konzept:


  Die ADAT® Schnittstelle zur optischen Übertragung von 8 Audio-Kanälen auf Kunststoff-Faser hat eine bauartbedingte Reichweite von bis zu 10 Metern. Zur Überwindung dieser engen Betriebsgrenzen bieten wir nun die Schnittstellen-Verlängerung ASV-3000 an (ADAT Extender mit 3000m Reichweite, optional ASV-14k mit 14.000m).
  Die ASV-3000 besteht aus einem Sender- und Empfängermodul. Beide Module kommunizieren miteinander über eine Multimode Glasfaser (62,5/125µm oder 50/125µm). Dieser Fasertyp wird normalerweise zur Datenübertragung in der EDV eingesetzt und ist mittlerweile recht preisgünstig, bei sehr guter Verfügbarkeit. Die Glasfaserlänge zwischen Sender- und Empfängermodul beträgt bis zu 3000 m (mit ASV-14k 14.000m).
  Sender- und Empfängermodul kommunizieren mit den ADAT-Endgeräten über die bekannte Kunststoff-Faser (TOSLINK). Der ursprüngliche Datenstrom, so wie er von ALESIS definiert wurde, bleibt unangetastet. Deshalb können auch andere Schnittstellen, die die gleichen physikalischen Schnittstelleneigenschaften haben, mit der ASV-3000 verlängert werden (z.Bsp. S/PDIF).
  Die Übertragungsrate der ADAT® Schnittstelle beträgt 12 Mb/s (6 MHz), unsere Sender- und Empfängermodule sind dagegen für 25 MHz ausgelegt. Damit erreichen wir eine hervorragende Signalintegrität.

  zurück zum Seitenanfang


  2. Bedienung:

  Die Bedienung ist denkbar einfach. Nach dem Auflegen aller Lichtwellenleiter müssen noch die Steckernetzteile der Sender- und Empfängermodule angeschlossen werden und die Verlängerung ist betriebsbereit. Es sind keinerlei manuellen Einstellungen nötig.

  zurück zum Seitenanfang


  3. Technische Daten:


  • Sender
    • 1 ADAT® optical in, Steckverbinder TOSLINK
    • 1 Fiber-Optic out, Steckverbinder ST
  • Empfänger
    • 1 Fiber-Optic in, Steckverbinder ST
    • 1 ADAT® optical out, Steckverbinder TOSLINK
  • Systemdaten
    • Bandbreite: 25 MHz
    • Glasfaser: Multimode 62,5/125µm oder 50/125µm
    • Reichweite: bis zu 3000m
    • Maße (je Modul B x H x T): 38 x 55 x 24 mm
    • Netzteile: 9-12VDC 250mA
  • Optionen:
    • Glasfaser: Singlemode 9/125µm
    • Reichweite: bis zu 14 000m (14km)
    • Bezeichnung: ASV-14k
  • Sonstiges:
    • 2 Module passen auf eine 19" Teilfrontplatte mit 3HE und 5TE
  • Neu:
    • 8 Module im 19" Einschub 1HE



  ASV-3008

  zurück zum Seitenanfang


  4. Datenblatt ASV-3000 im PDF-Format (download 140 kB)
